钢构件的表面处理是保障其防腐寿命、涂装附着力与结构力学性能的核心工序，喷砂、喷丸、抛丸是工业领域应用最广泛的三类机械冲击式表面处理工艺。三者均以高速颗粒冲击工件表面实现清理和强化，但在动力源、处理介质、工艺效果、适用场景、成本与表面等级等方面存在差异。

先说下喷砂，喷砂是以压缩空气/高压风为动力，将河砂、金属矿砂等棱角状磨料高速喷射至钢构件表面的表面清理与粗化工艺。其原理是通过磨料棱角对表面产生切削与冲击，去除构件氧化皮、锈蚀、油污、旧涂层等污物；表面呈金属本色，为无光泽的发暗毛糙面，光线漫反射无反光。

喷丸同样是以压缩空气/高压风为动力，喷射钢丸、铸铁丸、玻璃丸、陶瓷丸等球状丸料，是表面清理+表面强化复合工艺。球状丸料高速冲击使表面发生微量塑性缩进，无破坏性损伤；多余能量转化为表层冷作硬化，形成残余压应力，提升构件抗疲劳、抗应力腐蚀性能。处理之后，表面呈金属本色，均匀亚光，光线部分折射，质感细腻。

抛丸,抛丸是通过高速旋转飞轮产生离心力，将钢砂/钢丸高速抛射冲击工件表面的高效批量清理工艺。离心抛射能量大、速度快，强力剥离厚重氧化皮、锈蚀、型砂；可同步实现表面轻度强化，适配规模化连续生产。表面效果：金属本色，粗糙度均匀，无明显切削痕迹，整体一致性好。

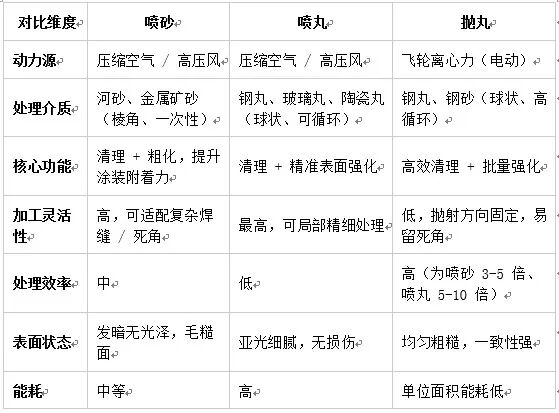

下面贴张表，列出三大除锈工艺的核心特点与关键差异

三者表面处理工艺适配钢构件类型有些许不同。

1.喷砂适用以涂装前预处理为核心需求的钢构件，如桥梁钢梁、储罐、管道、船舶分段、建筑钢结构；或结构复杂、焊缝多、现场运维的钢构件。

2.喷丸适用需表面强化+抗疲劳的精密/承重钢构件，如齿轮、轴承、弹簧、飞机起落架、工程机械关键轴类；小型、异形、薄壁钢构件。

3.抛丸适用形状单一、大批量标准化钢构件，比如H型钢、钢板、钢结构厂的原材料连续预处理、钢管、型材、铸件/锻件；需高效除厚氧化皮/型砂的钢构件。

这里提一下，三类工艺的除锈等级，共分为4级：SA1 SA2 SA2.5 SA3。

1.Sa1：轻度清理，仅去除浮锈、松动氧化皮，最低等级。

2.Sa2：彻底清理，基本清除污物，允许少量均匀瑕疵，工业通用等级。

3.Sa2.5：非常彻底清理（近白级），仅留点状/条纹状轻微色斑，高防腐工程强制标准（桥梁、石化、海洋工程）。

4.Sa3：洁净表观级，无任何可见污物，呈均匀金属色泽，最高等级。

通常情况下，一般项目达到SA2.5就可以，三者清洁度：抛丸≥喷砂＞喷丸。除了处理效果，在成本方面，也是抛丸＞喷丸＞喷砂，但是抛丸的处理效果也是最高的，自动化程度高；如果是批量生产的构件，抛丸的成本反而最低，因为效率高。
